无人机画面回传方案

一、方案目的:

将30~40台无人机的视频互传,同时并发大约在15架左右。然后在指挥大厅通过一个软件切换,在大屏上看无人机的视频。


二、所需条件:

  1. 多台无人机,并能将信号输出(客户自备)

  2. 图传编码器(方案方供应)

  3. 云服务器和服务器定制软件(服务器客户自备/软件方案方提供)

  4. 支持40路监控画面的网络硬盘录像机NVR(客户自备)

  5. 控制指挥大厅需有网络,监控大屏和NVR连接



三、方案涉及产品及报价

产品名称

型号

数量

单价(含税)

合计

图传编码器

Q3

40

4800

192000

服务器软件

/

1

10000

10000

                                       总价

202000

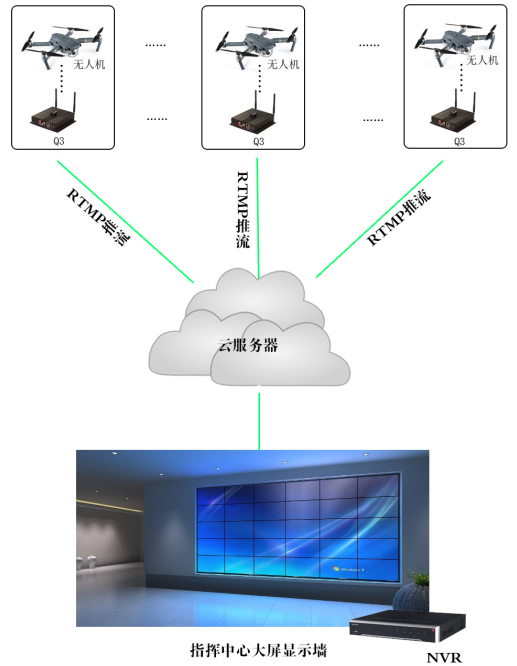

方案连接图


四、链接工作原理:

  1. 无人机信号输出给图传编码器

  2. 图传编码器将视频信号转换成RTMP的网络流信号输出到服务器

  3. 服务器支持提供外网地址和端口

  4. NVR添加服务器对应的每台无人机的外网流的地址和端口号

  5. 大屏连接NVR直接观看并调度对应的每台无人机
