无人机图传解决方案

无人机图传解决方案

无人机作为空中机器人,在很多地方都发挥出了它的作用,例如军事上侦查、监视民用上大地测量、摇感等受到各方面的因素影响,我们人的视觉范围是有限的,只能通过外部设备来获取我们想要的更宽广的视觉范围。借助无人机配合高清摄像设备,可以把我们的视野放得更大。我们主要希望能获得高分辨率、高清超高清的画面,以及能描述物体集合形态的二维或三维图像但是高分辨率图像所占数据量相当庞大的且随着地面分辨率提高,需要传输的图像数据量呈几何级数增长,数据码数率也迅速增长,当前图像的高速传输已经成为制约无人机应用的重要问题。
   深圳市麦恩科技经过多年的努力,在结合自己现有的视频编解码设备的情况,整理出了一套完善的无人机图传解决方案。使用到的产品有自主研发的Q7 4G直播编码器和MV-1005S-J高清解码器配合使用,可以实现把无人机拍摄到的画面,通过网络传输至其他任何需要查看画面的地方。

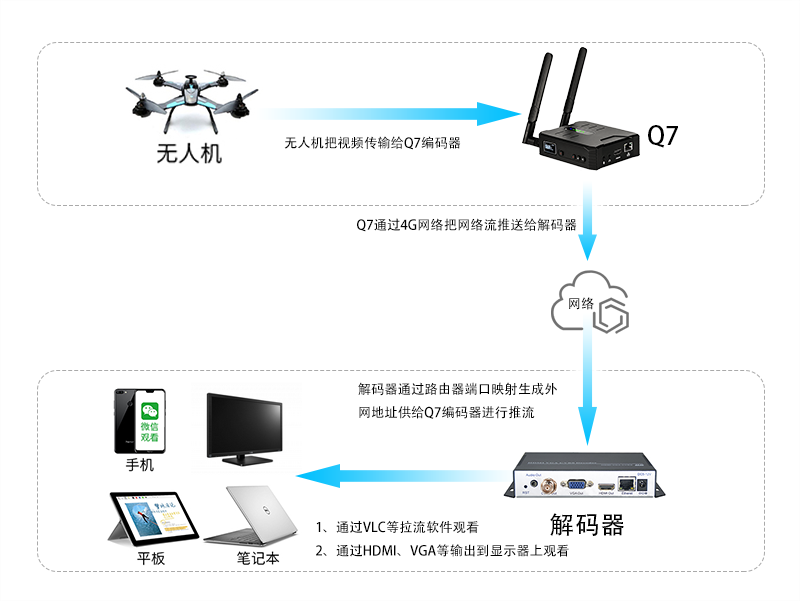

图传示意图如下所示:



方案说明:

1、无人机上的高清摄像设备把视频信号传输给Q7视频编码器,由编码器对视频信号进行进行编码处理,经过DSP芯片压缩处理,输出标准的TS网络流

2、通过对MV-1005S-J高清解码器进行设置,生成一个推流地址。解码器一般使用在局域网内,这时需要对我们的路由器进行相应的设置,进行端口映射,使得外部网络可以正常访问到我们的解码器;地址格式一般为:http://公网IP:端口号/live/*******;然后在Q7的软件中输入上面生成的地址,这样完成了由Q7编码器把编码后的网络流推送到局域网中的解码器上,根据不同的需求进行相应的设置,如分辨率之类的;由解码器对网络流进行解码处理;生成不同的视频信号输出;

3、图像画面输出;可以直接通过HDMI、VGA、CVBS等接口把画面输出给显示器直接显示;或者通过VLC等拉流软件拉取解码器提供的视频流地址观看。

设计特点:
A、设备操作简单,只需要把无人机的视频信号传输给 Q7编码器,进行编码传输,解码器接收网络流解码即可完成整个操作流程。
B、易用性强:采用高科技手段,进行智能化设计,尽量减少系统操作的复杂性,实现系统工作稳定可靠,维护简单。
C、传输距离远:可以解决图像远距离观看或者保存至本地的问题,无人机使用点和观看点可以不在同一地方。把视频流转换成网络流进行传输,解决了远距离空间传输的问题;
D传输图像清晰:系统采用H.265/H.264高清数字视频压缩技术,具备稳定可靠、高清晰度、低码率、低延时等特点所传视频能够达到D1效果,使无人机所拍的图像清晰展现至用户面前

设备需求:

设备

数量

备注

无人机设备

不限

客户自备

Q7 4G直播编码器

不限

需要无人机一对一配对使用

MV-1005S-J解码器

不限

需要编码器一对一配对使用

显示设备

不限

可以是显示器,平板,手机、笔记本等观看设备即可



应用行业:

广泛的应用在公安、部队、应急、资源勘探、广播电视等行业中的军事侦察、无人侦察机、机器人侦查、新闻媒体摄像机、技术侦察、消防救灾等行动可用于现场高清晰图像传输,可远距离传输
