户外视频直播及远程传输视频制作解决方案

●基于当前国内疫情的防控需要,尽可能减少人员聚集,减少接触避免集体性疫情传播的的情况下

●方案主要目的:解决户外组网直播、以及远距离传输、异地视频制作提供可行性解决方案

●应用场景:可广泛应用于有需要进行户外直播以及远程传输或者异地视频制作等需求

硬件设备需求:



硬件方面

硬件设备

型号

数量

备注

多卡聚合路由器

MINE-M4

1

供网使用

视频编码器

MV-E1005T

1

支持1个主码流

3个副码流

RTMP推流

视频解码器

MV-E1005S-SDI-J

1

支持RTSP/HTTP TS/HTTP FLV/RTMP/UDP/SRT等

笔记本电脑


1

用于编解码器以及路由器的各项参数设置



视频源设备(根据自己的实际需求去准备例如如下列举:)

录像机


若干

自备

无人机


若干

自备



软件方面

SDI视频制作系统


1

自备

直播平台

云犀,微赞,斗鱼等

若干

自备

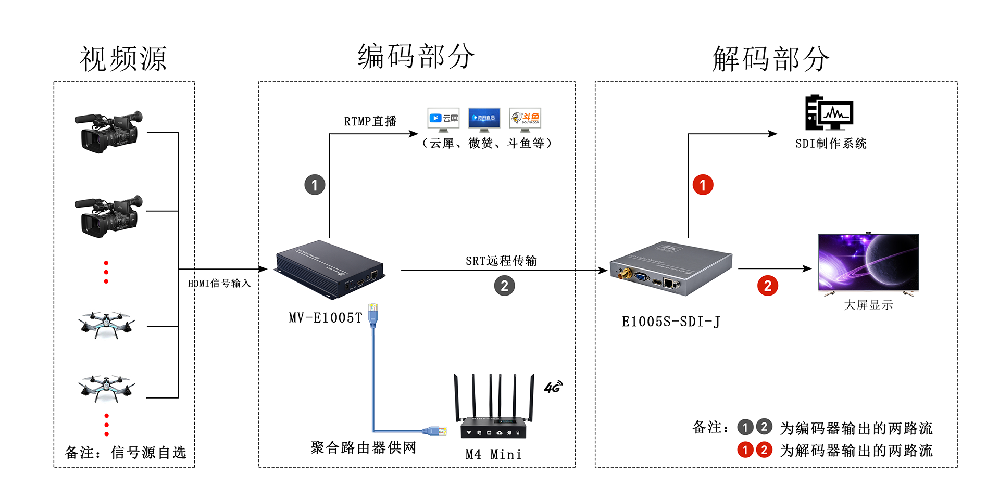

设备连接示意图如下:


实操步骤:

首先:路由器,编码器设置

聚合路由器部分 IP:192.168.11.1 (正常情况下已预先设置好)



编码部分:

编码器默认IP为192.168.1.168    需修改编码器网段为11网段,确保路由器、编码器、控制WEB界面的笔记本电脑在同一个网段。


1、RTMP直播

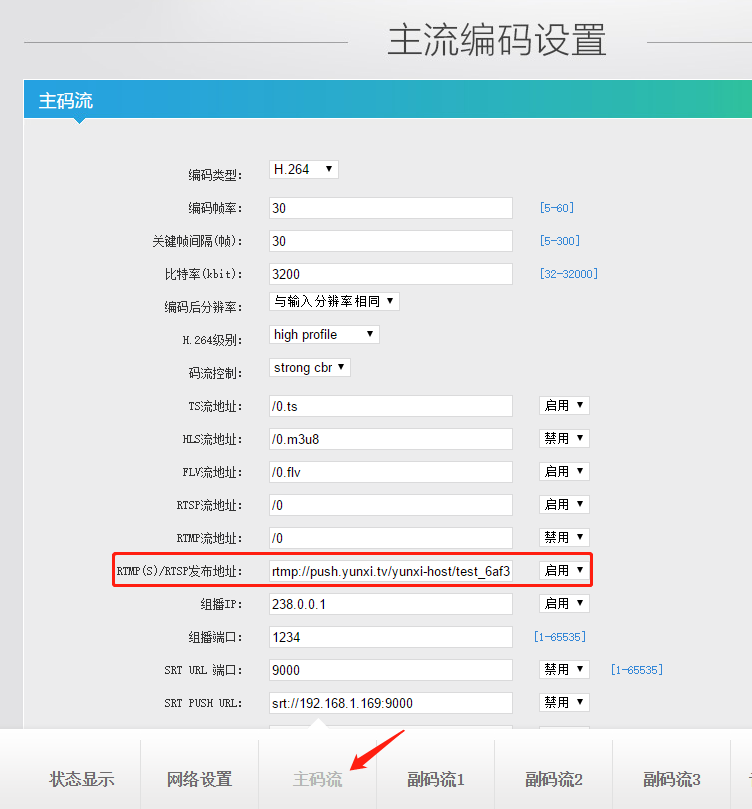

登陆编码器WEB控制界面,在主码流中开启RTMP协议,根据实际情况把对应的平台推流地址填入即可。此时编码器❶路流即可推送到对应的直播平台;



2、SRT远程传输


在直播的同时,可把视频画面远距离传输至异地,进行远程视频制作或者大屏显示,此时编码器❷路流通过聚合路由器进行远程传输。

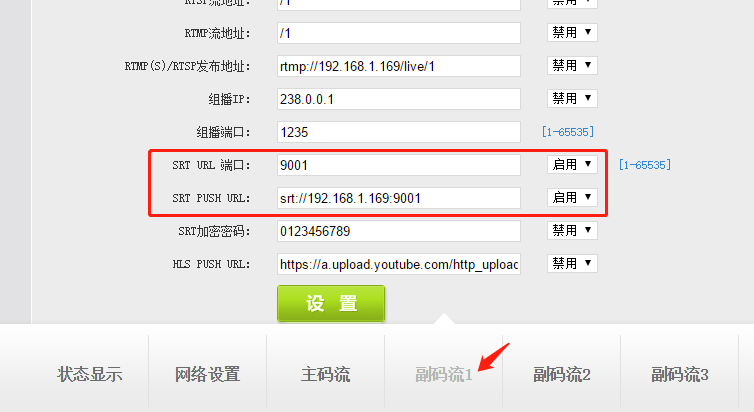

编码器设置如下所示:编码器选择副码流,启用SRT协议。




(注:SRT实行点对点传输协议,需要穿透互联网,所以此处需借助花生壳来连接M4 MINI 提前做好端口映射)



解码部分:

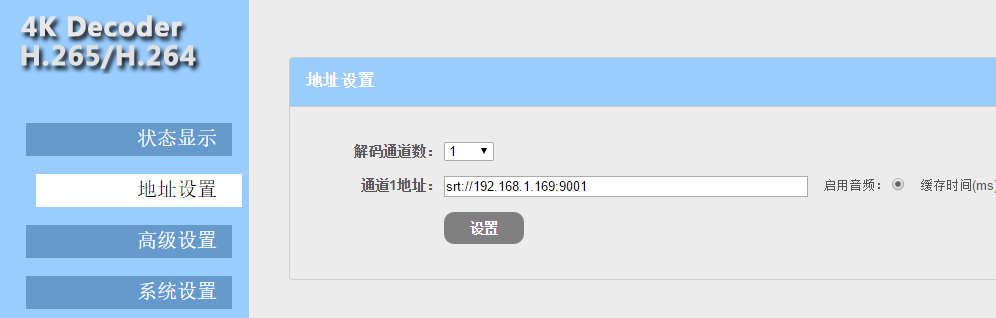

异地使用E1005S-SDI-J解码器对编码器❷路流进行解码;异地解码器端只需把对应SRT流地址填入后台解码即可解码出来;如下图所示




异地后端视频制作可结合自己实际需求与运用,视频连接到对应的视频制作系统进行二次制作。
