首先,我们了解一下什么是视频采集卡,它是将外部视频信号通过板卡自身接口采集到电脑内部并转换为数字信号的一种板卡设备,根据接口的不同,有模拟AV,S-video, DV1394,VGA,DVI,HDMI,SDI,DP等接口采集卡,根据功能不同又可分为数字和模拟,高标和标清,内置和外置等采集卡。而VGA,DVI,HDMI,DP等接口多为仪器设备或屏幕图像传送的功能,因而该类视频采集卡是为采集屏幕信号的图像采集卡,又或称之为屏幕采集卡。下面我们再来了解一下屏幕采集卡的这些接口含义。

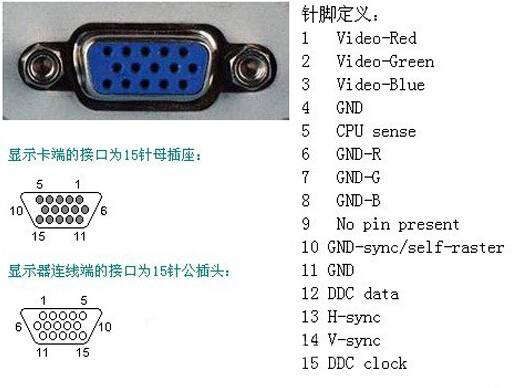

VGA(Video Graphics Array视频图形阵列)接口也叫D-Sub接口,是一种倒角梯型的接口,内部有3排针脚,每排有5根针脚,共计15根针脚,它采用的是模拟信号处理方式,一般在早期设备(CRT显示器或AGP显卡等常见)或是目前一些低端设备上也在使用。它最大可支持到2048*1536的分辨率,但是高分辨率下字体会出现发虚的现像,这种信号容易受到其它信号的干扰。

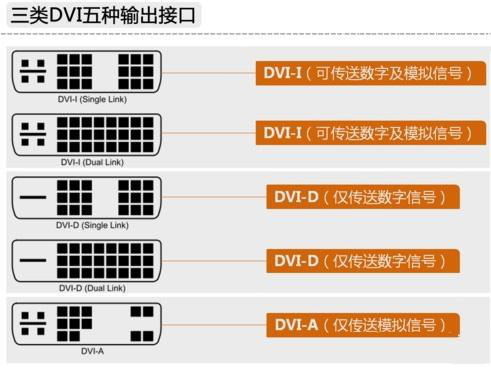

DVI(Digital Visual Interface)数字视觉接口。它是在Intel开发者论坛上成立的数字显示工作小组(Digital Display Working Group简称DDWG)发明的一种用于高速传输数字信号的技术,有DVI-I 、DVI-D和DVI-A三种不同类型的接口形式。
DVI-I兼容另两类,支持数字和模拟信号,目前应用主要以DVI-I为主。-I全针有24+5个针脚,又称DVI-I双链路,它能传送双链路2560的图像信号,-I单链路是18+5个针脚,只能是传送单链路最高1920的图像信号,+5就是可以通过转换传送VGA图像信号。
DVI-D是纯数字信号,也有全针和非全针之分,即DVI-D双链路,全针24+1个针脚,最高传送双链路2560图像信号,DVI-D单链路,有18+1个针脚,只能传送单链路最高1920的图像信号,+1就决定了它只能传送纯数字图像信号。
DVI-A可转换成VGA模拟信号,有12+5个针脚,是一种以DVI接口形式存在的VGA信号,它仅能传送模拟信号,目前基本已废弃淘汰了。

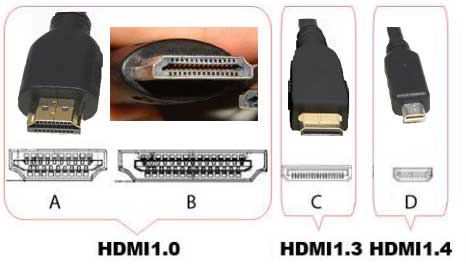

高清多媒体接口(英语:High Definition Multimedia Interface,简称HDMI)是一种全数字化视频和声音传输接口,可以传输未压缩的音频及视频信号。HDMI接口分为A、B、C、D四种类型:
A类应用于HDMI1.0版本,总共有19pin,规格为4.45mm×13.9mm,为最广泛常见的HDMI接头规格;
B类应用于HDMI1.0版本,总共有29pin,规格为4.45mm×21.2mm,可传输A类近两倍的数据量,生活中比较少见,它主要用于专业级的场合。
C类应用于HDMI1.3版本,总共有19pin,规格为2.42mm×10.42mm,俗称mini-HDMI,可以说是缩小版的A类,主要是用在便携式设备上。
D类应用于HDMI1.4版本,总共有19pin,规格为2.8mm×6.4mm,俗称Micro HDMI,将比C类小50%左右。
HDMI和DVI接口是可以互转的,一般只需要一个转接头就可以实现互转。因为HDMI相比于DVI的体积更小一些,所以现在大多设备都采用了HDMI接口。但HDMI转VGA就不是一个简单接头能解决的事了。若要设备想实现HDMI、DVI、VGA三者都能接入的话,那么最好还是选择DVI-I的接口,这种接口是数字信号与模拟信号通吃的,相互间的转换也是非常的简单,所以选择视频采集卡接口还是DVI-I的兼容要好点。
